Bơm trục ngang inox Beluno 3L40-200/5.5 5,5 kW 380V – lưu lượng tới 42 m³/h, cột áp tới 47 m

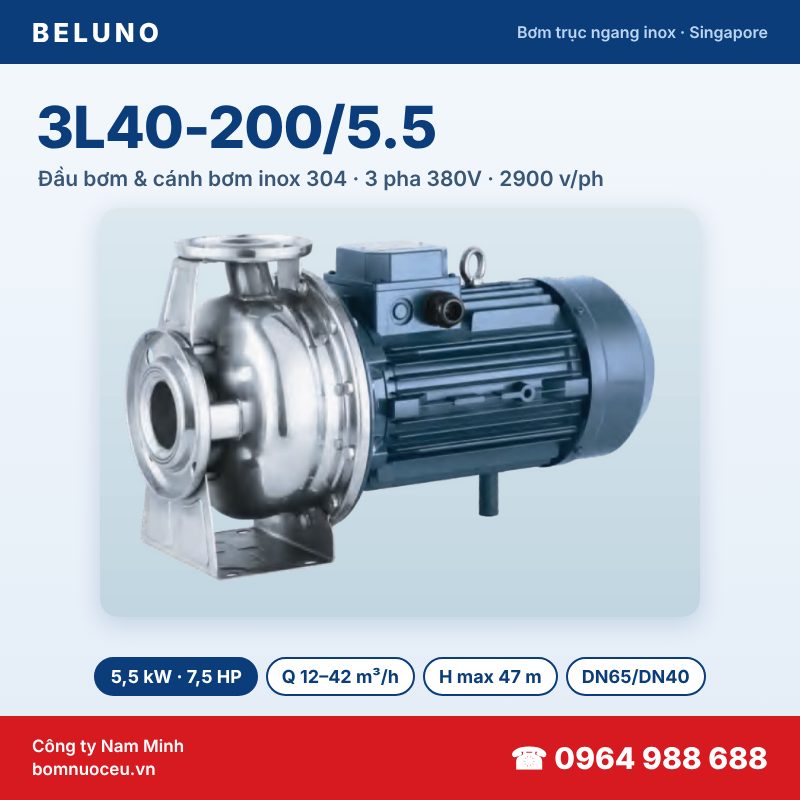

Bơm trục ngang inox Beluno 3L40-200/5.5 là bơm ly tâm một tầng cánh, liền trục, đầu bơm và cánh bơm bằng inox 304, hàng Beluno Singapore. Động cơ 5,5 kW (7,5 HP), điện 3 pha 380V, tốc độ 2900 v/ph. Cửa hút DN65, cửa xả DN40 nối mặt bích, bơm được lưu lượng 12 – 42 m³/h ở cột áp 45,5 – 31 m, cột áp tối đa 47 m.
Ý nghĩa ký hiệu model 3L40-200/5.5
- 3L: dòng bơm ly tâm trục ngang tiêu chuẩn bằng inox của Beluno.
- 40: đường kính cửa xả DN40 (cửa hút DN65).
- 200: đường kính danh nghĩa cánh bơm 200 mm.
- 5.5: công suất động cơ 5,5 kW.
Thông số kỹ thuật 3L40-200/5.5
| Model | 3L40-200/5.5 |
|---|---|
| Thương hiệu | Beluno – Singapore |
| Loại bơm | Bơm ly tâm trục ngang liền trục, một tầng cánh, đầu inox |
| Vật liệu đầu bơm, cánh bơm | Inox 304 (inox 316 theo yêu cầu) |
| Công suất động cơ | 5,5 kW (7,5 HP) |
| Điện áp | 3 pha 380 V / 50 Hz |
| Tốc độ | 2900 v/ph |
| Lưu lượng | 12 – 42 m³/h |
| Cột áp | 45,5 – 31 m (tối đa 47 m) |
| Cửa hút / xả | Mặt bích DN65 / DN40 |
| Nhiệt độ chất lỏng | -10 °C ~ +120 °C |
| Áp suất làm việc tối đa | 16 bar, chạy liên tục S1 |
| Trọng lượng | khoảng 48,8 kg |
Bảng lưu lượng – cột áp 3L40-200/5.5
| Lưu lượng (m³/h) | 0 | 12 | 18 | 20 | 24 | 36 | 42 |
|---|---|---|---|---|---|---|---|
| Lưu lượng (lít/phút) | 0 | 200 | 300 | 333 | 400 | 600 | 700 |
| Cột áp (m) | 47 | 45,5 | 44 | 43 | 41 | 35 | 31 |
Kích thước lắp đặt 3L40-200/5.5
Chiều dài tổng 584 mm, chiều cao 340 mm, trọng lượng khoảng 48,8 kg (theo catalogue nhà sản xuất).
Cấu tạo và vật liệu
- Thân bơm, cánh bơm, tấm chắn (baffle plate), trục: inox 304.
- Phớt cơ khí: SiC/Carbon/inox 304, chịu mài mòn.
- Vòng bi NSK chất lượng cao.
- Chân đế inox; vỏ động cơ nhôm, cuộn dây đồng.
- Thiết kế tháo phía sau (back pull-out): bảo trì động cơ, cánh bơm mà không cần tháo đường ống.
Ứng dụng
Bơm inox Beluno 3L40-200/5.5 dùng cho cấp nước sạch, nước nóng đến 120 °C, nước RO – nước tinh khiết, tăng áp đường ống, tuần hoàn nước trong nhà máy thực phẩm, đồ uống, dược phẩm, hệ thống xử lý nước và các chất lỏng có tính ăn mòn nhẹ, chất lỏng lẫn ít tạp chất.
Bảng chọn nhanh bơm trục ngang inox Beluno 3L
| Model | Công suất | Lưu lượng | Cột áp max |
|---|---|---|---|
| 3L32-160/1.5 | 1,5 kW | 9–20 m³/h | 29,5 m |
| 3L32-160/2.2 | 2,2 kW | 9–20 m³/h | 37 m |
| 3L32-200/3.0 | 3 kW | 9–20 m³/h | 44 m |
| 3L40-160/3.0 | 3 kW | 12–42 m³/h | 31 m |
| 3L32-200/4.0 | 4 kW | 9–24 m³/h | 55 m |
| 3L40-160/4.0 | 4 kW | 12–42 m³/h | 40 m |
| 3L40-200/5.5 | 5,5 kW | 12–42 m³/h | 47 m |
| 3L40-200/7.5 | 7,5 kW | 12–42 m³/h | 58 m |
| 3L50-160/5.5 | 5,5 kW | 24–72 m³/h | 33 m |
| 3L50-200/11 | 11 kW | 36–72 m³/h | 59 m |
| 3L65-200/15 | 15 kW | 42–132 m³/h | 53,5 m |
| 3L65-200/18.5 | 18,5 kW | 42–138 m³/h | 60,5 m |
| 3L65-200/22 | 22 kW | 42–138 m³/h | 67 m |
Tải catalogue
Tải catalogue bơm trục ngang inox Beluno 3L (PDF)
Xem thêm các model khác tại danh mục Beluno Singapore Inox – bơm trục ngang công nghiệp inox.
Liên hệ tư vấn chọn bơm và báo giá: Công ty TNHH Thương mại và Công nghiệp Nam Minh – 780 Minh Khai, Vĩnh Tuy, Hai Bà Trưng, Hà Nội. Hotline/Zalo 0964 988 688 – 0835 899 599.
