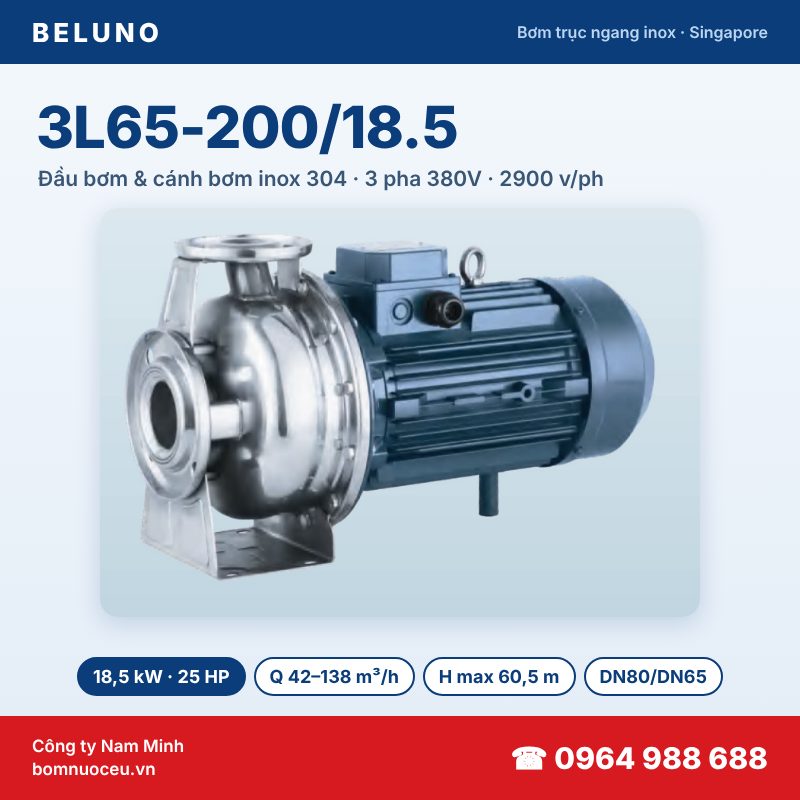

Bơm trục ngang inox Beluno 3L65-200/18.5 18,5 kW 380V – lưu lượng tới 138 m³/h, cột áp tới 60,5 m
Bơm trục ngang inox Beluno 3L65-200/18.5 là bơm ly tâm một tầng cánh, liền trục, đầu bơm và cánh bơm bằng inox 304, hàng Beluno Singapore. Động cơ 18,5 kW (25 HP), điện 3 pha 380V, tốc độ 2900 v/ph. Cửa hút DN80, cửa xả DN65 nối mặt bích, bơm được lưu lượng 42 – 138 m³/h ở cột áp 58,5 – 36,3 m, cột áp tối đa 60,5 m.
Ý nghĩa ký hiệu model 3L65-200/18.5
- 3L: dòng bơm ly tâm trục ngang tiêu chuẩn bằng inox của Beluno.
- 65: đường kính cửa xả DN65 (cửa hút DN80).
- 200: đường kính danh nghĩa cánh bơm 200 mm.
- 18.5: công suất động cơ 18,5 kW.
Thông số kỹ thuật 3L65-200/18.5
| Model | 3L65-200/18.5 |
|---|---|
| Thương hiệu | Beluno – Singapore |
| Loại bơm | Bơm ly tâm trục ngang liền trục, một tầng cánh, đầu inox |
| Vật liệu đầu bơm, cánh bơm | Inox 304 (inox 316 theo yêu cầu) |
| Công suất động cơ | 18,5 kW (25 HP) |
| Điện áp | 3 pha 380 V / 50 Hz |
| Tốc độ | 2900 v/ph |
| Lưu lượng | 42 – 138 m³/h |
| Cột áp | 58,5 – 36,3 m (tối đa 60,5 m) |
| Cửa hút / xả | Mặt bích DN80 / DN65 |
| Nhiệt độ chất lỏng | -10 °C ~ +120 °C |
| Áp suất làm việc tối đa | 16 bar, chạy liên tục S1 |
| Trọng lượng | khoảng 127 kg |
Bảng lưu lượng – cột áp 3L65-200/18.5
| Lưu lượng (m³/h) | 0 | 42 | 54 | 72 | 114 | 126 | 132 | 138 |
|---|---|---|---|---|---|---|---|---|
| Lưu lượng (lít/phút) | 0 | 700 | 900 | 1200 | 1900 | 2100 | 2200 | 2300 |
| Cột áp (m) | 60,5 | 58,5 | 56,5 | 52 | 43 | 39,7 | 38 | 36,3 |
Kích thước lắp đặt 3L65-200/18.5
Chiều dài tổng 793 mm, chiều cao 370 mm, trọng lượng khoảng 127 kg (theo catalogue nhà sản xuất).
Cấu tạo và vật liệu
- Thân bơm, cánh bơm, tấm chắn (baffle plate), trục: inox 304.
- Phớt cơ khí: SiC/Carbon/inox 304, chịu mài mòn.
- Vòng bi NSK chất lượng cao.
- Chân đế inox; vỏ động cơ nhôm, cuộn dây đồng.
- Thiết kế tháo phía sau (back pull-out): bảo trì động cơ, cánh bơm mà không cần tháo đường ống.
Ứng dụng
Bơm inox Beluno 3L65-200/18.5 dùng cho cấp nước sạch, nước nóng đến 120 °C, nước RO – nước tinh khiết, tăng áp đường ống, tuần hoàn nước trong nhà máy thực phẩm, đồ uống, dược phẩm, hệ thống xử lý nước và các chất lỏng có tính ăn mòn nhẹ, chất lỏng lẫn ít tạp chất.
Bảng chọn nhanh bơm trục ngang inox Beluno 3L
| Model | Công suất | Lưu lượng | Cột áp max |
|---|---|---|---|
| 3L32-160/1.5 | 1,5 kW | 9–20 m³/h | 29,5 m |
| 3L32-160/2.2 | 2,2 kW | 9–20 m³/h | 37 m |
| 3L32-200/3.0 | 3 kW | 9–20 m³/h | 44 m |
| 3L40-160/3.0 | 3 kW | 12–42 m³/h | 31 m |
| 3L32-200/4.0 | 4 kW | 9–24 m³/h | 55 m |
| 3L40-160/4.0 | 4 kW | 12–42 m³/h | 40 m |
| 3L40-200/5.5 | 5,5 kW | 12–42 m³/h | 47 m |
| 3L40-200/7.5 | 7,5 kW | 12–42 m³/h | 58 m |
| 3L50-160/5.5 | 5,5 kW | 24–72 m³/h | 33 m |
| 3L50-200/11 | 11 kW | 36–72 m³/h | 59 m |
| 3L65-200/15 | 15 kW | 42–132 m³/h | 53,5 m |
| 3L65-200/18.5 | 18,5 kW | 42–138 m³/h | 60,5 m |
| 3L65-200/22 | 22 kW | 42–138 m³/h | 67 m |
Tải catalogue
Tải catalogue bơm trục ngang inox Beluno 3L (PDF)
Xem thêm các model khác tại danh mục Beluno Singapore Inox – bơm trục ngang công nghiệp inox.
Liên hệ tư vấn chọn bơm và báo giá: Công ty TNHH Thương mại và Công nghiệp Nam Minh – 780 Minh Khai, Vĩnh Tuy, Hai Bà Trưng, Hà Nội. Hotline/Zalo 0964 988 688 – 0835 899 599.
