Bơm trục ngang Veratti CS40-200/7.5 7,5kW 380V – lưu lượng tới 48 m³/h, cột áp tới 57 m
Bơm trục ngang Veratti CS40-200/7.5 là bơm ly tâm một tầng cánh, liền trục (close coupled), thân bơm bằng gang, thiết kế theo tiêu chuẩn châu Âu EN733. Động cơ 7,5 kW (10 HP), điện 3 pha 380V, tốc độ 2900 v/ph. Cửa hút DN65, cửa xả DN40 nối mặt bích, bơm được lưu lượng 18 – 48 m³/h ở cột áp 53,6 – 36,5 m, cột áp tối đa 57 m.
Ý nghĩa ký hiệu model CS40-200/7.5
- CS: dòng bơm ly tâm trục ngang đầu gang Veratti, chuẩn EN733.
- 40: đường kính cửa xả DN40 (cửa hút DN65).
- 200: đường kính danh nghĩa cánh bơm 200 mm.
- 7.5: công suất động cơ 7,5 kW.
Thông số kỹ thuật CS40-200/7.5
| Model | CS40-200/7.5 |
| Thương hiệu | Veratti (Italy Standard) |
| Loại bơm | Bơm ly tâm trục ngang liền trục, một tầng cánh, đầu gang |
| Công suất động cơ | 7,5 kW (10 HP), động cơ hiệu suất cao YE3 |
| Điện áp | 3 pha 380 V / 50 Hz |
| Tốc độ | 2900 v/ph |
| Lưu lượng | 18 – 48 m³/h |
| Cột áp | 53,6 – 36,5 m (tối đa 57 m) |
| Cửa hút / xả | Mặt bích DN65 / DN40 |
| Bảo vệ động cơ | IP55, cách điện cấp F |
| Nhiệt độ chất lỏng | −10 °C đến +120 °C |
| Áp lực làm việc tối đa | 16 bar |
| Chế độ làm việc | Liên tục (S1) |
| Trọng lượng | 73 kg |
Bảng lưu lượng – cột áp CS40-200/7.5
| Lưu lượng (m³/h) | 0 | 18 | 24 | 27 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|
| Lưu lượng (lít/phút) | 0 | 300 | 400 | 450 | 600 | 700 | 800 |
| Cột áp (m) | 57 | 53,6 | 51,5 | 50 | 45 | 41 | 36,5 |
Kích thước lắp đặt CS40-200/7.5
Chiều dài tổng 560 mm, chiều cao 345 mm, chiều rộng 282 mm, trọng lượng 73 kg.
Cấu tạo và vật liệu
- Thân bơm, nắp sau, chân đỡ: gang đúc, sơn phủ chống ăn mòn.
- Cánh bơm: gang.
- Trục: inox 304 / thép 45#.
- Phớt cơ khí: SiC/Carbon/inox 304, chịu mài mòn.
- Vòng bi NSK chất lượng cao.
- Mặt bích đối (contra flange) mạ kẽm, kèm bu lông, đai ốc, gioăng.
- Vỏ động cơ nhôm, cuộn dây đồng, lõi thép silic.
Đặc điểm nổi bật
- Thiết kế theo tiêu chuẩn EN733, dễ thay thế, lắp lẫn với bơm cùng chuẩn.
- Động cơ hiệu suất cao YE3, IP55, cách điện cấp F, tiết kiệm điện.
- Thân bơm gang phủ sơn chống ăn mòn, bền trong môi trường công nghiệp.
- Phớt cơ khí và vòng bi NSK chịu mài mòn, vận hành êm, ít bảo trì.
- Làm việc liên tục, chịu áp lực tới 16 bar.
Ứng dụng
Bơm Veratti CS40-200/7.5 dùng cho cấp nước sạch, tăng áp đường ống, hệ thống chữa cháy (PCCC), tưới tiêu nông nghiệp, cấp nước cho nhà máy và dây chuyền công nghiệp, tuần hoàn nước hệ thống điều hòa – chiller, rửa công nghiệp. Bơm dùng cho nước sạch và chất lỏng không ăn mòn vật liệu bơm.
Bảng chọn nhanh bơm trục ngang Veratti CS
| Model | Công suất | Lưu lượng max | Cột áp max | Hút × xả |
|---|---|---|---|---|
| CS32-160/1.5 | 1,5 kW | 18 m³/h | 25,4 m | DN50 × DN32 |
| CS32-160/2.2 | 2,2 kW | 24 m³/h | 31 m | DN50 × DN32 |
| CS32-160/3.0 | 3 kW | 27 m³/h | 35 m | DN50 × DN32 |
| CS32-200/4.0 | 4 kW | 27 m³/h | 54,5 m | DN50 × DN32 |
| CS32-250/5.5 | 5,5 kW | 24 m³/h | 60 m | DN50 × DN32 |
| CS32-250/7.5 | 7,5 kW | 24 m³/h | 69,5 m | DN50 × DN32 |
| CS40-160/3.0 | 3 kW | 42 m³/h | 31,8 m | DN65 × DN40 |
| CS40-160/4.0 | 4 kW | 48 m³/h | 38 m | DN65 × DN40 |
| CS40-200/5.5 | 5,5 kW | 42 m³/h | 46 m | DN65 × DN40 |
| CS40-200/7.5 | 7,5 kW | 48 m³/h | 57 m | DN65 × DN40 |
| CS40-250/11 | 11 kW | 48 m³/h | 72 m | DN65 × DN40 |
| CS40-250/15 | 15 kW | 48 m³/h | 84,5 m | DN65 × DN40 |
| CS50-160/5.5 | 5,5 kW | 84 m³/h | 32 m | DN65 × DN50 |
| CS50-160/7.5 | 7,5 kW | 90 m³/h | 40 m | DN65 × DN50 |
| CS50-200/11 | 11 kW | 90 m³/h | 57,5 m | DN65 × DN50 |
| CS50-200/15 | 15 kW | 90 m³/h | 62 m | DN65 × DN50 |
| CS50-250/15 | 15 kW | 84 m³/h | 68,5 m | DN65 × DN50 |
| CS50-250/18.5 | 18,5 kW | 90 m³/h | 79 m | DN65 × DN50 |
| CS50-250/22 | 22 kW | 90 m³/h | 89,5 m | DN65 × DN50 |
| CS65-125/5.5 | 5,5 kW | 108 m³/h | 23 m | DN80 × DN65 |
| CS65-125/7.5 | 7,5 kW | 120 m³/h | 27 m | DN80 × DN65 |
| CS65-160/11 | 11 kW | 120 m³/h | 36 m | DN80 × DN65 |
| CS65-160/15 | 15 kW | 138 m³/h | 42 m | DN80 × DN65 |
| CS65-200/15 | 15 kW | 120 m³/h | 45,5 m | DN80 × DN65 |
| CS65-200/18.5 | 18,5 kW | 120 m³/h | 52,3 m | DN80 × DN65 |
| CS65-200/22 | 22 kW | 138 m³/h | 59,5 m | DN80 × DN65 |
| CS65-250/30 | 30 kW | 138 m³/h | 80 m | DN80 × DN65 |
| CS65-250/37 | 37 kW | 138 m³/h | 92 m | DN80 × DN65 |

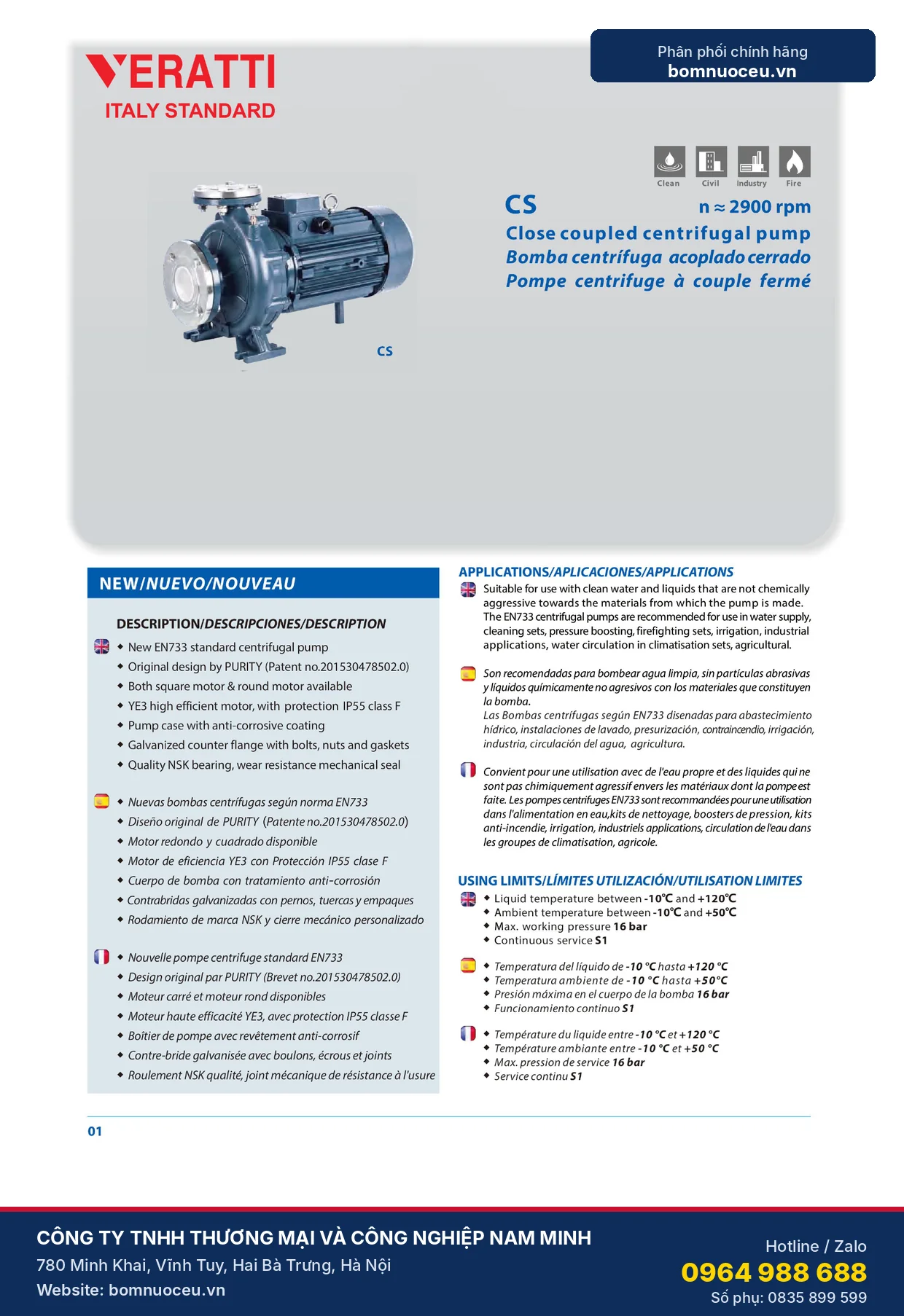

Catalogue bơm trục ngang Veratti CS
Tải catalogue đầy đủ dòng bơm trục ngang Veratti CS (PDF, 6 trang): Catalogue Veratti CS – Nam Minh.
Câu hỏi thường gặp
Bơm CS40-200/7.5 dùng điện gì? Điện 3 pha 380V, động cơ 7,5 kW.
Bơm có bơm được nước nóng không? Có, bơm dùng cho chất lỏng từ −10 °C đến +120 °C, không ăn mòn vật liệu bơm.
Bơm CS40-200/7.5 bơm được bao nhiêu khối mỗi giờ? Từ 18 đến 48 m³/h tùy cột áp; cột áp càng thấp lưu lượng càng lớn (xem bảng lưu lượng – cột áp ở trên).
