Bơm trục ngang inox Beluno 3L32-160/1.5 1,5 kW 380V – lưu lượng tới 20 m³/h, cột áp tới 29,5 m

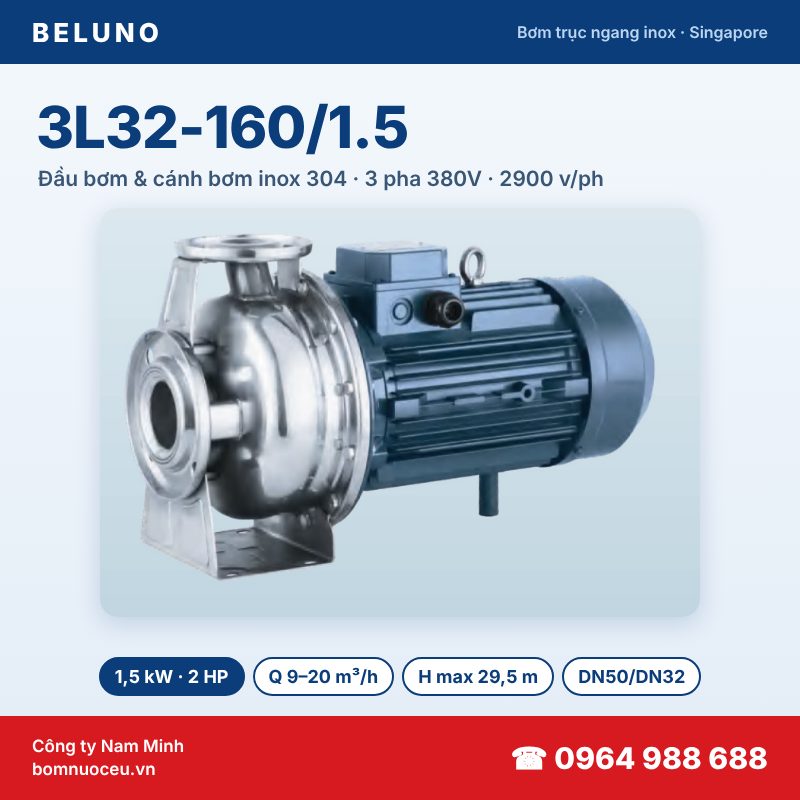

Bơm trục ngang inox Beluno 3L32-160/1.5 là bơm ly tâm một tầng cánh, liền trục, đầu bơm và cánh bơm bằng inox 304, hàng Beluno Singapore. Động cơ 1,5 kW (2 HP), điện 3 pha 380V, tốc độ 2900 v/ph. Cửa hút DN50, cửa xả DN32 nối mặt bích, bơm được lưu lượng 9 – 20 m³/h ở cột áp 26,5 – 17 m, cột áp tối đa 29,5 m.
Ý nghĩa ký hiệu model 3L32-160/1.5
- 3L: dòng bơm ly tâm trục ngang tiêu chuẩn bằng inox của Beluno.
- 32: đường kính cửa xả DN32 (cửa hút DN50).
- 160: đường kính danh nghĩa cánh bơm 160 mm.
- 1.5: công suất động cơ 1,5 kW.
Thông số kỹ thuật 3L32-160/1.5
| Model | 3L32-160/1.5 |
|---|---|
| Thương hiệu | Beluno – Singapore |
| Loại bơm | Bơm ly tâm trục ngang liền trục, một tầng cánh, đầu inox |
| Vật liệu đầu bơm, cánh bơm | Inox 304 (inox 316 theo yêu cầu) |
| Công suất động cơ | 1,5 kW (2 HP) |
| Điện áp | 3 pha 380 V / 50 Hz |
| Tốc độ | 2900 v/ph |
| Lưu lượng | 9 – 20 m³/h |
| Cột áp | 26,5 – 17 m (tối đa 29,5 m) |
| Cửa hút / xả | Mặt bích DN50 / DN32 |
| Nhiệt độ chất lỏng | -10 °C ~ +120 °C |
| Áp suất làm việc tối đa | 16 bar, chạy liên tục S1 |
| Trọng lượng | khoảng 22,5 kg |

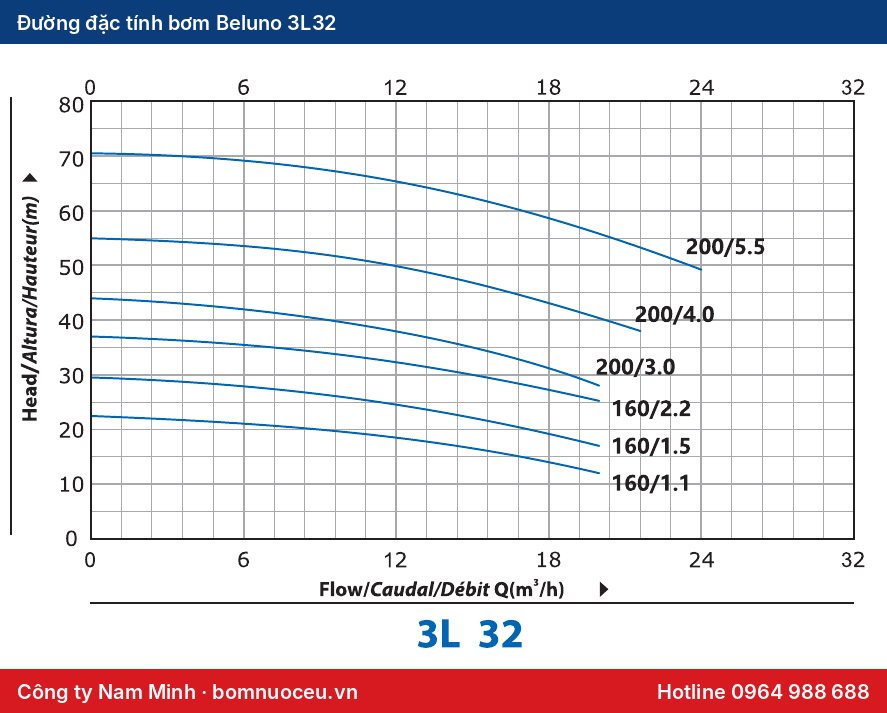

Bảng lưu lượng – cột áp 3L32-160/1.5
| Lưu lượng (m³/h) | 0 | 9 | 12 | 18 | 20 |
|---|---|---|---|---|---|
| Lưu lượng (lít/phút) | 0 | 150 | 200 | 300 | 333 |
| Cột áp (m) | 29,5 | 26,5 | 24,5 | 19,2 | 17 |
Kích thước lắp đặt 3L32-160/1.5
Chiều dài tổng 493 mm, chiều cao 306 mm, trọng lượng khoảng 22,5 kg (theo catalogue nhà sản xuất).
Cấu tạo và vật liệu
- Thân bơm, cánh bơm, tấm chắn (baffle plate), trục: inox 304.
- Phớt cơ khí: SiC/Carbon/inox 304, chịu mài mòn.
- Vòng bi NSK chất lượng cao.
- Chân đế inox; vỏ động cơ nhôm, cuộn dây đồng.
- Thiết kế tháo phía sau (back pull-out): bảo trì động cơ, cánh bơm mà không cần tháo đường ống.
Ứng dụng
Bơm inox Beluno 3L32-160/1.5 dùng cho cấp nước sạch, nước nóng đến 120 °C, nước RO – nước tinh khiết, tăng áp đường ống, tuần hoàn nước trong nhà máy thực phẩm, đồ uống, dược phẩm, hệ thống xử lý nước và các chất lỏng có tính ăn mòn nhẹ, chất lỏng lẫn ít tạp chất.
Bảng chọn nhanh bơm trục ngang inox Beluno 3L
| Model | Công suất | Lưu lượng | Cột áp max |
|---|---|---|---|
| 3L32-160/1.5 | 1,5 kW | 9–20 m³/h | 29,5 m |
| 3L32-160/2.2 | 2,2 kW | 9–20 m³/h | 37 m |
| 3L32-200/3.0 | 3 kW | 9–20 m³/h | 44 m |
| 3L40-160/3.0 | 3 kW | 12–42 m³/h | 31 m |
| 3L32-200/4.0 | 4 kW | 9–24 m³/h | 55 m |
| 3L40-160/4.0 | 4 kW | 12–42 m³/h | 40 m |
| 3L40-200/5.5 | 5,5 kW | 12–42 m³/h | 47 m |
| 3L40-200/7.5 | 7,5 kW | 12–42 m³/h | 58 m |
| 3L50-160/5.5 | 5,5 kW | 24–72 m³/h | 33 m |
| 3L50-200/11 | 11 kW | 36–72 m³/h | 59 m |
| 3L65-200/15 | 15 kW | 42–132 m³/h | 53,5 m |
| 3L65-200/18.5 | 18,5 kW | 42–138 m³/h | 60,5 m |
| 3L65-200/22 | 22 kW | 42–138 m³/h | 67 m |
